  * Construction balise 121,5 MHz "Demi-Cube" (200 mW VHF)

-- Circuit Imprimé : 8 € + port B

-- CI "ICS511" : 4 € + port A


> Décodeur de trames de balise 406


  * Construction du décodeur de trames 406 "4 lignes"

-- L'ensemble "PIC programmé + TLC2274 ou MCP604 + Afficheur 4x20 + Circuit Imprimé",  (V-D5Fr / Circuit DECTRA en fabrication industrielle) :  34,00 € + port  B (soit 37 € port compris)

Ne sont pas inclus : les résistances, les condensateurs, les supports de CI, le régulateur, les 3 LED, les 2 BP  pour les mémoires et l'opto-coupleur pour l'entrée GPS.


   * Composants pour construire le décodeur de trames 406

-- Le PIC programmé seul  (v-D5Fr) : 16,00 € + port A

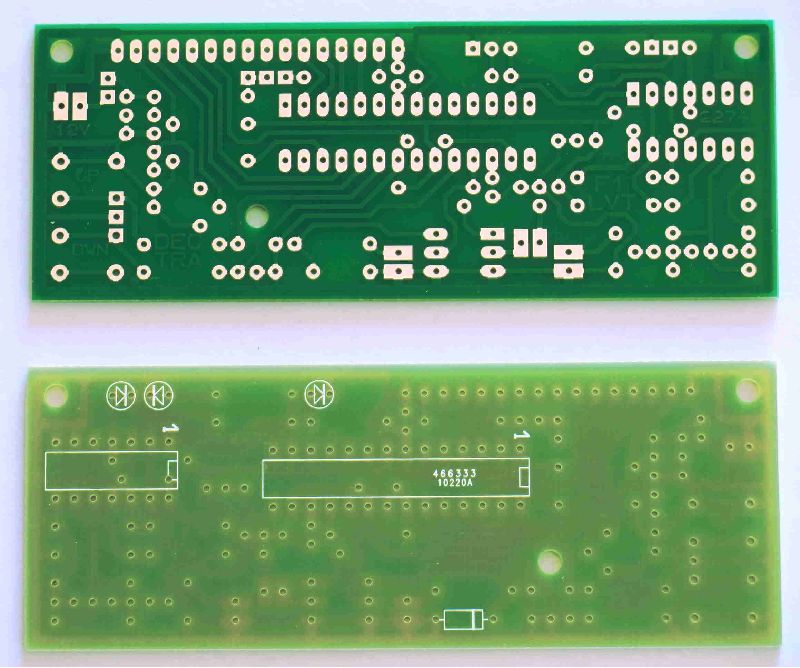

-- Le PCB DECTRA seul :  6 € + port A (nouvelle série de cartes DECTRA en fabrication industrielle, PCB percé, étamé et verni)


  * Construction du module "DérivAudio"

-- L'ensemble "AOP TLC2274 ou MCP604 + PCB non percé" :  5,00  € + port A


> Microcontrôleurs PIC

Le prix des microcontrôleurs est en forte hausse chez les distributeurs, voire en rupture de fabrication. Les ré-approvisionnements coûtent de plus en plus cher ...


> Divers

-- Circuits imprimés pour d'autres montages : contacter F1LVT

-- Décodeur de trames 406 monté et testé : l'association ADRASEC 38 a déjà construit  plusieurs séries de ces décodeurs. Une nouvelle série est actuellement en cours de réalisation.


> Radiogoniométrie :   Voir page suivante

                                                                ------

L'état des stocks est mis régulièrement à jour. Indiquer clairement l'adresse d'expédition avec le règlement. Le port est à calculer sur l'ensemble de l'envoi en fonction de son poids.

Montant du port (frais de port et d'emballage)

-- port A = 2,00 €  (*) :   moins de 20 gr

-- port B = 3,00 € (*)  :   entre 20 et 100 gr

-- port C = 5,00 € (*) :   entre 100 gr et 250 gr

(*) + 0,50 € : supplément Lettre Suivie

-- plus de 250 gr et Etranger : contacter F1LVT


(@) : L'adresse postale de F1LVT peut être trouvée dans la Nomenclature ou dans l'Annuaire ANFR,  un indice : 38240

> Constructions et composants

  Tous les éléments nécessaires aux constructions (dessin des circuits imprimés, liste des composants, programme des microcontrôleurs) peuvent être téléchargés sur ce site [sauf le programme du générateur de trames par obligation d'entrer un identifiant].

   Suite à la demande, quelques composants difficiles à trouver peuvent être fournis aux membres des associations ADRASEC pour faciliter les constructions, dans la limite des stocks disponibles.


> Générateur de trames


* PIC programmé en générateur de trames

Pour obtenir un PIC 16F88 programmé, il faut préciser le numéro du département. Le PIC sera programmé avec un identifiant du type «AD9603» pour le n°3 de l'ADRASEC 96.

Prix de revient : 8,00 € +  port  A


* Construction du "Simulateur de balise 406"

-- "PIC 16F88 géné-trames + PCB simulateur 406 (version industrielle)" : 11,00 € + port A


> Balises


* Construction d'une "Balise de test 406 MHz avec un LPD"

* Construction d'un "Testeur de Décodeur"

Le PCB et le PIC programmé sont les mêmes pour le montage "Testeur de Décodeur" et pour le montage "Balise de test 406". Pour le Testeur, la commutation E-R n'est pas câblée.

-- "PIC 16F88 géné-trames + PCB module additionnel" : 10,00 € + port A


* Construction de "La Plume" (7 mW UHF)

Pour construire la balise "La Plume", il faut 4 éléments :

-- un PIC 16F88 programmé en générateur de trames (8,00 €),

-- un module UHF TX-5, 4 € + port A

-- les 2 PCB non percés (uniquement dans les ensembles de composants)

-- lot 8 Diodes PIN,  4 € + port A

-- l'ensemble des 4 éléments 23,00 € + port B


C'est toujours le même PIC 16F88-I/P programmé en "Générateur de Trames 406" qui est utilisé dans tous ces montages de balises, même si les sorties du PIC peuvent être différentes. Ce PIC est interchangeable entre les balises.
